AOP标准:aopalliance
AOP Alliance 项目是许多对Aop和java有浓厚兴趣的软件开发人员联合成立的开源项目,旨在确定Aop的标准。面向切面编程是设计和开发应用程序的一个好方案,AOP 提供了一种通用方法来构建关注点(横切关注点),并将它们灵活地作为模块插入应用。但是,也带来了问题: 不同的AOP实现并不能适配所有环境。
大多数人不相信完美系统,我们认为一个系统总是能处理给定的一个问题和环境(不需要适配其他)。现在已经有了很多的AOP实现或AOP相关的技术,例如,通用代理,拦截器或字节码翻译工具。具体如下:
- AspectJ: 面向切面的源码级和字节码级别的织入器。
- AspectWerkz: 一个面向切面框架(字节码动态织入,支持XML配置)。
- BCEL: 一个字节码翻译器
- JAC: 一个面向切面框架(字节码动态织入,可配置切面)
- Javassist: 字节码翻译器,有高级API。
- JBoss-AOP: 拦截和基于元数据的AOP框架(支持独立运行和在JBoss应用服务器种运行)
- JMangler: 一个字节码翻译器,支持兼容翻译
- Nanning: 一个面向切面织入器框架
- Prose: 一个面向切面动态字节码织入框架
对我们而言,这些实现没有好与坏的区别,都适合于某些问题或环境。AOP Alliance的目的不是提出新的AOP模型,也不是提供一个更好的AOP实现来解决所有场景的问题。其目的在于提炼所有AOP实现的共同核心能力:
- 避免重复造轮子,尽量重用
- 简化某个环境下现有AOP组件的适配
- 简化开发工具集成AOP能力的工作
面向切面架构
当我们构建面向切面的环境(AOE)时,设计者需要定义一个架构。在现有的大多数AOE中,架构定义并组合基本的模块/组件/APIS。通过对现有工具的学习,我们可以发现一些通用组件(在架构中提供相似的能力,但不一定使用相同的技术实现)。例如,JBoss的织入器使用Javassist来实现拦截机制(在客户端侧),而JAC的织入器使用BCEL来实现拦截机制(在服务器端)。其他技术,例如调用JIT编译器可以被用来实现相同的功能。所有的方法都严重依赖环境。

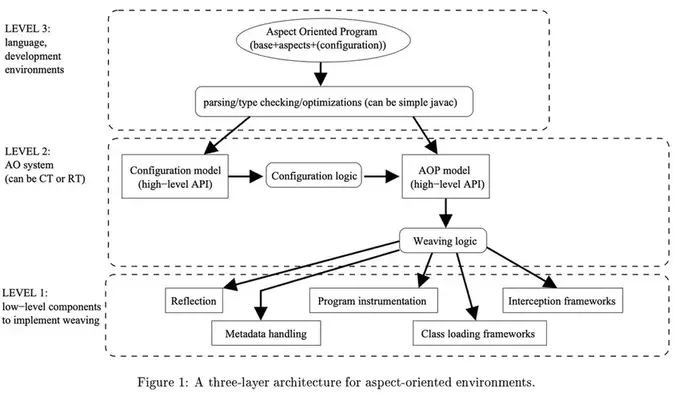

一个典型的架构如下图所示:

上图中包含了一些组件(方块)和一些核心逻辑(圆角方块)。我们可以基于图中架构来运行一个面向切面程序。架构被分为3层:
- 底层提供了基本组件用于实现对目标程序的织入
- 系统层提供了AOP的基本组件,实现了面向切面语义
- 应用层提供了开发者使用AOP的方法和AOP的辅助工具(例如,类型检查,可视化工具,调试工具等等)
aopalliance通过上图,定义了AOP使用的标准API。其中最重要的组件是底层组件,因为他们的实现会影响AOP使用的环境。一些技术特征也在系统参数上有很深的影响,例如:
- 切面是否支持动态织入和取消织入?
- 系统是否支持可伸缩的分发?
- 系统是否能和内置的切面(例如持久化或事务)共存。
工具例如IDE,调试工具,建模工具等等也对系统层组件相当感兴趣。有一个通用AOP概念的操作API也有助于工具能够更好的支持不同环境的多个AOP实现。AOP Alliance不会解决织入逻辑和配置逻辑,因为他实际上依赖于AOP的环境和实现。
AOP Alliance 组件
下面我们来深入下AOP Alliance组件。底层组件是非常重要的,因为整个AOP环境依赖于他们来实现。他们实现的方式是至关重要的并且可能极大的影响系统属性,例如性能,伸缩性,可集成性或安全。
反射(reflection)
反射API对于任何AOP环境都是非常重要的。实际上,织入器需要自省目标程序的类,然后才能应用切面。例如,一个切点需要应用于一个类的所有方法(通过类似正则的表达式或者ALL关键字),那么织入器需要使用反射API来准确地知道需要被横切的方法列表。
当织入处理在运行时处理时,SUN的java.lang.reflect 实现足以构建AOP运行环境。然而,在大多数的现有系统中,织入处理发生在编译期或是类加载期。在这些场景下,需要一个特殊实现的反射API。根据AOP Alliance,标准化这个API是非常重要的,可以基于AOP的运行环境上下文来选择其底层实现。
程序增强(program instrumentation)
从织入器的角度来看,如果反射是被编织程序的读访问,那么instrumentation就是写访问。然而,在AOP中,允许的程序修改操作是一些被缩减的操作。允许的修改操作是对程序现有架构的增量修改操作,所以切面可以被正确的组合在一起。这种增量修改被称为instrumentation。
对于instrumentation没有标准的API,但是类似于反射,instrumentation可以发生在运行期,编译期,或类加载期。此外,对于每种时期,根据AOP运行环境上下文,执行不同的instrumentation实现。例如,instrumentation可以在直接源码上或在字节码上。
拦截框架(interception frameworks)
对于构建AOP运行环境非常有用的另一个基础组件是拦截框架。通过动态代理,java 提供了一个标准的API/框架用于拦截。但是在透明度,性能等方面,我们可以通过其他实现(大多数使用 instrumentation API)来进行增强。所以,定义一个标准清晰的拦截API/框架是很有意义的。
拦截框架有很多优势,因为他们可以很简单的实现AOP模型中的环绕切面,此外,大多数时间他们可以通过纯JAVA单独地提供相当干净的仿AOP的代码。因此,很多拦截器框架已经被许多项目和环境实现。
元数据处理
当实现AOP运行环境时,特别是和拦截框架组合在一起的时候,元数据处理是很有用的。他允许织入器通过非侵入式的方式扩展类的语义。因为大多数的元数据实现允许动态,也可以被用于切面的动态配置。
尽管Java1.5提供了一个标准的元数据实现,提供一个标准API以允许多个实现也是很有意义的。这也会考虑一些环境特异性,例如分布式,序列化,他们在默认实现中未被正确处理。
类加载框架
在许多AOP运行环境中,字节码级别的操作是被需要的。这也有助于实现拦截框架,或直接实现织入器的程序增强。在一些场景,字节码级别的操作可以在类加载时完成,因为AOP instrumentation是非常简单的,所以大多数的AOP运行环境使用Java的灵活的类加载架构。
然而,有些环境也使用类加载器实现他们自己的功能。例如,分布式环境可能使用特定的类加载器生成存根。在这些环境内,AOP的类加载机制可能由于类加载冲突从而导致系统崩溃。因此,我们认为规范化一个类加载框架是很有必要的,这样可以便于不同环境的不同类加载器共同协做。
API
aopalliance的包结构如下:
1 | $ org.aopalliance.aop |
类图如下:
classDiagram class Advice{ <<Interface>> } class Interceptor{ <<Interface>> } Advice <|-- Interceptor class ConstructorInterceptor{ <<Interface>> + construct(ConstructorInvocation invocation):Object } ConstructorInvocation <.. ConstructorInterceptor Interceptor <|-- ConstructorInterceptor class FieldInterceptor{ <<Interface>> + get(FieldAccess fieldRead):Object + set(FieldAccess fieldWrite):Object } FieldAccess <.. FieldInterceptor Interceptor <|-- FieldInterceptor class MethodInterceptor{ <<Interface>> + invoke(MethodInvocation invocation):Object } Interceptor <|-- MethodInterceptor MethodInvocation <.. MethodInterceptor class Joinpoint{ <<Interface>> + proceed(): Object } class FieldAccess{ <<Interface>> + getField():Field + getValueToSet():Object + getAccessType:int } Field <.. FieldAccess class Invocation{ <<Interface>> + getArguments():Object[] } Joinpoint <|-- Invocation class MethodInvocation{ <<Interface>> + getMethod():Method } Invocation <|-- MethodInvocation Method <.. MethodInvocation class ConstructorInvocation{ <<Interface>> + getConstructor:java.lang.reflect.Constructor } Invocation <|-- ConstructorInvocation class ProgramUnit{ <<Interface>> + getLocator():UnitLocator + getMetadata(Object key):Metadata + getMetadatas():Metadata[] + addMetadata(Metadata metadata) + removeMetadata(Object key) } UnitLocator <.. ProgramUnit Metadata <.. ProgramUnit class Class{ <<Interface>> + getClassLocator():ClassLocator + getName():String + getFields():Field[] + getDeclaredFields():Field[] + getMethods(): Method[] + getDeclaredMethods(): Method[] + getSuperclass(): Class + getInterfaces(): Class[] } ProgramUnit <|-- Class ClassLocator <.. Class Field <.. Class Method <.. Class class Member{ <<Interface>> + getDeclaringClass():Class + getName():String + getModifiers():int } ProgramUnit <|-- Member class Method{ <<Interface>> + getCallLocator():CodeLocator + getCallLocator(Side side):CodeLocator + getBody():Code } Member <|-- Method CodeLocator <.. Method Side <.. Method class Field{ <<Interface>> + getReadLocator():CodeLocator + getReadLocator(Side side):CodeLocator + getWriteLocator():CodeLocator + getWriteLocator(Side side):CodeLocator } Member <|-- Field CodeLocator <.. Field Side <.. Field class Locator{ <<Interface>> } class UnitLocator{ <<Interface>> } Locator <|-- UnitLocator class Metadata{ <<Interface>> + getKey():Object + getValue(): Object } class CodeLocator{ <<Interface>> } Locator <|-- CodeLocator class ClassLocator{ <<Interface>> } UnitLocator <|-- ClassLocator class Code{ <<Interface>> + getLocator():CodeLocator + getCallLocator(Method calleeMethod):CodeLocator + getReadLocator(Field readField):CodeLocator + getWriteLocator(Field writtenField):CodeLocator + getThrowLocator(Class exceptionType):CodeLocator + getCatchLocator(Class exceptionType):CodeLocator } CodeLocator <.. Code class Instrumentation{ <<Interface>> + getLocation():Locator + getType():InstrumentationType } InstrumentationType <.. Instrumentation class Instrumentor{ <<Interface>> + createClass(String name):ClassLocator + addInterface(ClassLocator location, String newInterfaceName): Instrumentation + setSuperClass(ClassLocator location, String newSuperClassName):Instrumentation + addClass(ClassLocator location,String className):Instrumentation + addMethod(ClassLocator location, String name,String[] parameterTypeNames, String[] parameterNames,Code body):Instrumentation + addField(ClassLocator location, String name,String typeName, Code initializator):Instrumentation + addBeforeCode(CodeLocator location, Code beforeCode, Instrumentation before, Instrumentation after):Instrumentation + addAfterCode(CodeLocator location, Code afterCode, Instrumentation before, Instrumentation after):Instrumentation + addAroundCode(CodeLocator location, Code aroundCode, String proceedMethodName, Instrumentation before, Instrumentation after):Instrumentation + undo(Instrumentation instrumentation) } Instrumentation<..Instrumentor ClassLocator<..Instrumentor Code<..Instrumentor class InstrumentationType{ <<enumeration>> ADD_INTERFACE SET_SUPERCLASS ADD_CLASS ADD_AFTER_CODE ADD_BEFORE_CODE ADD_AROUND_CODE ADD_METADATA } class Side{ <<enumeration>> USER_SIDE PROVIDER_SIDE }
概念
- Advice定义了AOP框架在某个Joinpoint的通用处理逻辑,而interceptor只是Advice处理逻辑中的一种类型或方式,表示的仅仅是采用拦截处理机制实现了Advice这种功能;
- joinpoint:程序执行过程中一个运行时joinpoint,在这些点关联的静态位置通常会安装有一些Interceptor;当程序运行到这个运行时joinpoint时,AOP框架会拦截运行时jointpoint的执行,把运行时joinpoint交给已安装的interceptor们进行处理。
参考
- [1] aopalliance 官网
- [2] aopalliance github
